MEDIDOR DE DIÁMETRO PRIMITIVO INTERIOR

Inspeccionan diámetro primitivo en conexiones interior.
Es necesario el uso de patrón para su puesta a cero.
Para conexiones RSC requieren una plantilla de localización para ubicar las puntas de contacto del instrumento sobre el filete correcto del producto al realizar la medición.

CÓDIGORANGOALCANCERELOJCONEXIÓN
200MDI254-11 ½” - 10”4 1/2”.0005″ / .5″ / 0 - 25 - 0ROSCAS RECTAS "V" & ACME
200MDI254-21 ½” - 10”4 1/2”.0001″ / .5″ / 0 - 5 - 0ROSCAS RECTAS "V" & ACME
200MDI254-1-RSC1 ½” - 10”4 1/2”.01 MM / 12.7 MMROSCAS CÓNICAS RSC

PLANTILLAS DE LOCALIZACIÓN

CÓDIGODETALLE
300PLI0101.5” TPF 4 TPI V-0.076
300PLI0202” TPF 4 TPI V-0.038R
300PLI0302” TPF 4 TPI V-0.050
300PLI0403” TPF 4 TPI V-0.038
300PLI0503” TPF 4 TPI V-0.050
300PLI0603” TPF 5 TPI V-0.040
Visualización 360º (ANALOGICO)

Arrastre el cursor de manera horizontal para visualizar 360º

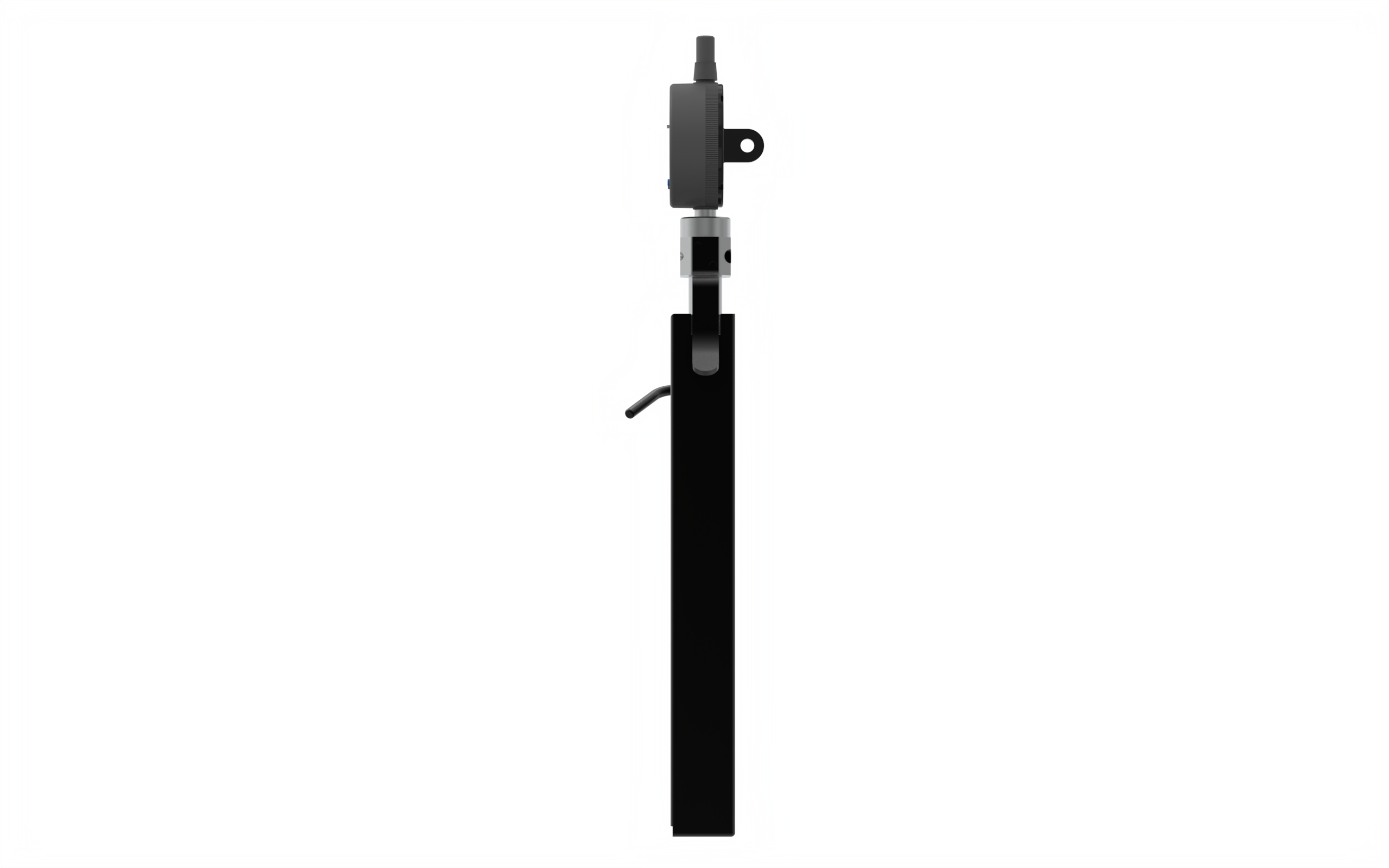

Visualización 360º (DIGITAL)

Arrastre el cursor de manera horizontal para visualizar 360º
